当社は、長年のデータを蓄積・標準化しており、多くのお客様の電気設備の保守・
更新で、メーカー同等品質のソリューションを均一的にご提供し、安定稼動に貢献
しております。
当社は
▶お客様のニーズ・ご予算に応じて、国内外メーカー・機種に拘らず、最適なソリューション
をご提案できます。
▶全国5箇所の専門工場、50人の技術陣、600人の保全員がメーカーレベルの技術力で強
力にサポート致します。
お客様は
▶メーカー・機種、国内・海外に拘らず、最適な設備を選択できます。
▶ニーズや予算に応じた選択ができます。
点検
診断
延命化
更新

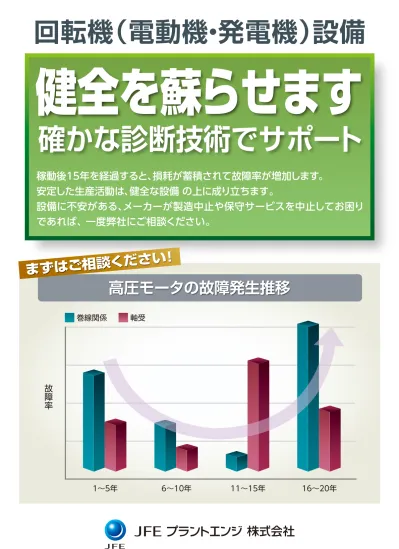

確かな診断技術で
サポート
健全を蘇らせます
●
点検（消耗部品劣化度診断）
●
コイルの絶縁診断
・精密絶縁診断（現地、自社）
●
レアショート診断
●
回転子のバー切れ診断
●
面取り、アンダーカット
（現地、自社工場）
●
絶縁回復
・真空加圧含浸
・コイル巻替
●
ベアリング交換
●
部品製作（枯渇部品）
●
インバータ化
JFEプラントエンジに
お任せください
是非ご相談ください。
http://www.jfe-planteng.co.jp/
最寄りの営業所・支店はHPをご覧ください。
点検・診断
延命化
更新
精密絶縁診断
診断機器、試験電源、100mの測定ケーブルを搭載（オフライン）
回転機設備診断
絶縁診断車(現地)
絶縁診断装置
定格3kV∼10kV対象
回転機設備診断
回転機設備の安定運用のためには、定期的な劣化状況把握が必要です。
当社は、絶縁診断車による現地診断等、お客様の状況に応じた適切な診断方法と豊富な
診断データ・高度の診断技術で、高精度の診断をご提供し、設備を最大限活用できるご提案
を致します。
信頼ある
匠の診断力！
回転機設備診断
当社は、絶縁診断以外にも、種々の診断で電動機の状態を把握し、突発トラブルを回避し、適切な
延命処置を実施することが可能です。
レアショート診断
絶縁不良により、巻線間でショートしている状態を見逃すと、突発的にコイル焼損地絡事故を引き起こします。
巻線コイルのレアショートの有無を早期に検知する診断を行います。
JFEプラントエンジに
お任せください
是非ご相談ください。
http://www.jfe-planteng.co.jp/
最寄りの営業所・支店はHPをご覧ください。
正常波形（例） 異常波形（例）
電圧
経過時間
電圧
経過時間
バー切れ診断
籠型交流電動機の回転子バーが破断すると、起動不能や固定子損傷を引き起こします。
そのようなバー切れの有無を運転中の電流を解析することにより診断します。
また、これまで不可能といわれていたＭ単での診断も可能としています。
点検・診断
延命化
更新
回転機メンテナンス
直流機整流子面のスピード切削
*
●据付状態での現地切削手入
●整備時間の大幅短縮
･･･現地対応可能
（整流子現地切削、面取り、ストーン掛け）
･･･弊社 電機工場（自社工場）
▶
分解整備
●
軸受整備
▶
絶縁回復
●
洗浄・乾燥
●
真空加圧含浸
●
コイル巻替
延命化
整 備
オーバーホール
回転機メンテナンス
徹底的に延命化を
追求！
当社は、
長年の技術蓄積と技術開発で培い標準化された技術力。
専門工場を所有し、大型発電機から小型電動機まで、高圧から低圧まで、現地でも自社工場でも
整備可能な対応力。
徹底的に
延命化を追求！
回転機メンテナンス
高圧回転機の真空加圧含浸
●炉内を真空化・加圧することで、絶縁ワニスを
コイル内部まで浸透させて絶縁耐力を向上させ、
10年以上の延命化
を実現致します。*●大震災で被災した工場の500台もの電動機の早期絶縁復旧に、多大な貢献をしました。
電動機コイル巻替
軸受メタル整備
●∼6kV電動機コイル自体を 新品状態に復活させます。
冠水電動機の早期復旧
●摩耗した電動機メタル軸受
を肉盛加工で修復します。
●
処理台数 ： 累計1,000台以上
●
取扱最大容量 ： 5,742kW
＊使用環境・状況により変動することがあります。
注) 真空加圧含浸に適さない条件がありますので、ご相談ください。
●処理後は、ボイドが修復され、絶縁破壊電圧が上昇、△tanδが改善されることが確認されています。
絶縁診断項目 直流漏れ電流試験 交流電流試験 誘電体損失角試験
部分放電試験
P I 値 P I 1 tanδ0 Δtanδ 静電容量 CSV Qmax
処理前 4.45 2.80kV 1.78% 3.62% 32.0nF 2.33kV 11600pC
処理後 5.56
3.3kV超え
1.43%
0.41%
42.0nF 2.53kV 9400pC
新品 レベルまで回復 （10年以上延命）
JFEプラントエンジに
お任せください
是非ご相談ください。
http://www.jfe-planteng.co.jp/
最寄りの営業所・支店はHPをご覧ください。
点検・診断
延命化
更新
回転機設備更新
エンジニアリングから施工まで一貫対応！
図面有無に係わらず既設調査 を行ないます。
Ⅰ.
汎用化・オープン化を徹底的に 追求した設計を行ないます。
Ⅱ.
●基本仕様、基本設計
●設計施工管理
●官庁対応
（工事計画届出、安全管理審査）
●現地試験計画、実施（直）
●システムソフト設計・製作 設 計
製 作
●既設調査（配線ルート、通信方法、運転方案等）
調 査
回転機設備更新
信頼ある匠の技術で対応
！
豊富な経験とメーカーレベルの技術力を有するエンジニアが調査・設計から撤去・据付・
試運転まで、フルターンキーで対応致します。
信頼ある
匠の技術で対応！
回転機設備更新
ドライブ装置更新
国内外メーカー問わず、汎用機器を活用し、メーカーと同等性能の制御装置の採用等、ニーズやご予算に応じた幅
広いご提案が可能です。
大型電動機更新例
国産廉価ドライブ
（汎用ドライブ）
汎用シーケンサ
汎用ドライブ装置 国産メーカー製ドライブ装置 海外製ドライブ装置＊
高精度
（汎用ドライブ）
メーカー専用
ドライブ
Profibus
汎用通信採用で
ドライブ廉価化
旧電動機の撤去 ベースの更新 新電動機の据付け
＊当社は、ABB社、シーメンス社と提携しております。 交流モータ
